¿Qué es el mandril de la dobladora de tubo y cómo se instala?
Brindemos dobladora de tubo industrial que tienen buen efecto de doblar a nuestros clientes en todo el mundo, y nuestra máquina dobladora de tubo industrial ayuda mucho en los trabajos de doblar. Hoy hablamos uno de los puntos clave del rendimiento bueno de nuestra dobladora de tubo automática: conocimientos sobre de mandril para dobladora de tubo.
● ¿Qué es el mandril para dobladora de tubo y para qué sirve?
Cuando se curvan tubos con diámetros grandes y paredes delgadas con la dobladora de tubo en frío, es necesario apoyar el interior del tubo durante el proceso de curvado para evitar que se colapse la pared del tubo en la parte exterior de la curva. La dobladora de tubo con mandril es el tipo de dobladora de tubo que se puede utilizar en esta condición. La herramienta utilizada para soportar el interior del tubo se llama mandril para dobladora de tubo. El mandril es un dado indispensable para una dobladora de tubo de acero inoxidable. En una dobladora de tubo pared delgada la holgura entre el mandril y el diámetro interior no debe superar 0.2 mm: con más juego el tubo se arruga aunque el mandril esté bien colocado.
● Tipos de mandriles para dobladora de tubo y cuál elegir
Durante el proceso de curvado de la dobladora de tubo de acero, el mandril dobladora de tubo tiene el papel principal de soportar la pared interior del tubo para evitar deformaciones en la zona de curvatura. Y el uso de la forma del mandril de la dobladora de tubo de acero depende de la forma de tubo, relación del diámetro y espesor del tubo, el radio curvatura del tubo y el material del tubo. Es decir, el mandril para una dobladora de tubo redondo tiene forma redonda y el mandril para una dobladora de tubo cuadrado tiene forma cuadrada.

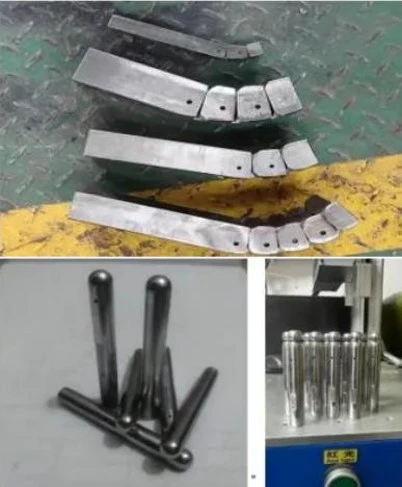

Hay muchas formas de mandriles para dobladora de tubo acero, como mandriles cilíndricos, mandriles universales de una cabeza, mandriles universales de dos cabezas, mandriles universales de tres cabezas, mandriles universales de cuatro cabezas, mandriles direccionales de una cabeza, mandriles de múltiples cabezas, etc. Como regla práctica, cuanto menor es el radio de curvatura y más delgada la pared, más cabezas necesita el mandril: por debajo de 2D casi siempre se trabaja con mandril de tres o cuatro cabezas lubricado.
● Posición del mandril en la dobladora de tubo industrial mandrilada

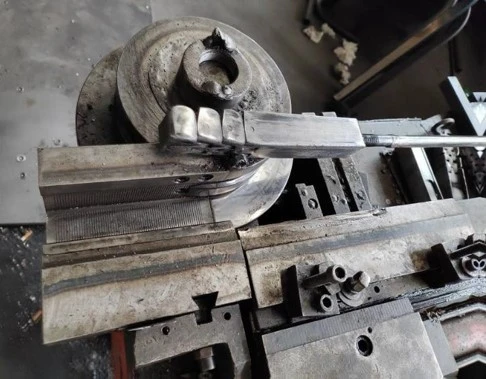

La posición del mandril de dobladora de tubo industrial también tiene cierta influencia en la formación de la curvatura del tubo: teóricamente, la tangente del mandril debe estar alineada con la tangente del dado de doblado de la dobladora profesional de tubo. Sin embargo, después de muchas pruebas, se ha demostrado que cuando la tangente del mandril supera la tangente del dado de doblado de la dobladora profesional de tubo en 1-2 mm puede obtener una curvatura más uniforme y suave.
● Instrucciones de instalación del mandril para dobladora de tubo de acero
Para doblar tubos con dobladora de tubo con mandril, la posición del mandril de la dobladora de tubo metálico en relación al punto de curvatura es muy importante. Cuando la posición del mandril sobrepasa ligeramente la del punto de curvatura (la extremidad de trabajo del núcleo entra en la sección curvada del tubo), se puede garantizar la redondez del tubo, pero cuando la posición del mandril de la dobladora de tubo rectangular supera en gran medida la del punto de curva, se aumenta el adelgazamiento de la pared del tubo e incluso causa la ruptura del tubo. El mandril debe instalarse en sentido horario en el eje del mandril de dobladora de tubo con motor y lo sujetan con tornillos.
Para facilitar el cambio de mandril de dobladora de tubo especializado y mejorar la eficiencia del trabajo, el mecanismo de sujetar el mandril dobladora de tubo para muebles tiene diseño que puede permitir cambio rápido del mandril de la dobladora de tubo industrial. En una dobladora de tubo cnc el programa guarda la posición del eje del mandril para cada radio de curvatura, de modo que el cambio de herramienta no obliga a recalibrar la tangente.
mandril de dobladora de tubo instalacion
En este video mostramos la manera de instalar el mandril en una dobladora de tubo galvanizado. Debemos prestar atención en la pocisión adecuada del mandril en la dobladora de tubos redondos y cuadrados. Se puede ajustar la longitud del eje de mandril en la base de eje en el otro lado de la dobladora de tubos redondos y cuadrados.
Los puntos clave de la operación práctica de la dobladora de tubo con mandril incluyen:
1. Antes de doblar el tubo, inserte el mandril de dobladora de tubo ptr en el tubo y colóquelo en la posición correcta en la dobladora de tubo ptr para evitar que el tubo se dañe.
2. Es importante seguir estrictamente las normas de operación de la dobladora de tubo inoxidable para prevenir accidentes.
3. Es necesario limpiar regularmente las virutas de hierro y otros residuos en la plataforma de dobladora de tubo industrial para evitar que afecten al proceso de doblar.
4. Es necesario aplicar aceite lubricante periódicamente en el mandril de la dobladora de tubos industriales para reducir el desgaste y aumentar su vida útil.
5. Durante el proceso de doblar los tubos, preste atención a la dirección del mandril de la dobladora de tubo EMT para evitar romperlo en la dirección opuesta.
Si desea conocer más técnicas de doblar tubos, puede consultar nuestro blog "Soluciones a las deformaciones de tubo cuando doblar tubos con dobladora de tubos". En nuestra página también se muestran los modelos de dobladora de tubo que fabricamos, puede verlas en páginas correspondientes.
● Preguntas frecuentes sobre el mandril de la dobladora de tubo
¿Para qué sirve el mandril en una dobladora de tubo?
El mandril sostiene la pared interior del tubo durante el curvado, para que la fibra exterior no se colapse ni se adelgace en exceso. Sin él, un tubo de pared delgada doblado a 1.5D pierde redondez y aparece el ovalado característico.
¿Cuándo se necesita doblar con mandril y cuándo no?
Se necesita mandril cuando el radio de curvatura baja de 3 veces el diámetro exterior o cuando la relación pared/diámetro es menor a 5 %. Por encima de esos valores se puede doblar sin mandril en una dobladora de tubo con radio amplio, siempre que la matriz tenga la ranura correcta.
¿Qué holgura debe tener el mandril respecto al diámetro interior del tubo?
La holgura recomendada va de 0.1 a 0.2 mm por lado en tubo de acero al carbono y de 0.05 a 0.15 mm en acero inoxidable. Un mandril demasiado justo raya el interior; uno demasiado suelto deja arrugas y marcas en la curva.
¿Por qué se marca o se rompe el tubo al doblar con mandril?
Casi siempre por tres motivos: el mandril está adelantado más de 2 mm respecto a la tangente del dado, falta lubricación o el radio del mandril no corresponde al radio de curvatura programado. Corrija primero la posición del eje y después revise la punta del mandril.
¿Cada cuánto se lubrica el mandril de la dobladora de tubo?
Se lubrica en cada turno de trabajo, y de forma continua cuando se dobla acero inoxidable o tubo de pared delgada. La lubricación del mandril reduce el desgaste, evita el gripado y es la diferencia entre 5,000 y 20,000 dobleces por herramienta.
¿Se puede doblar tubo cuadrado con mandril?
Sí. El mandril para dobladora de tubo cuadrado tiene la misma forma del perfil y suele llevar cabeza múltiple para sostener las cuatro caras. En tubo cuadrado el mandril debe entrar recto, sin giro, porque cualquier rotación deforma las esquinas.
